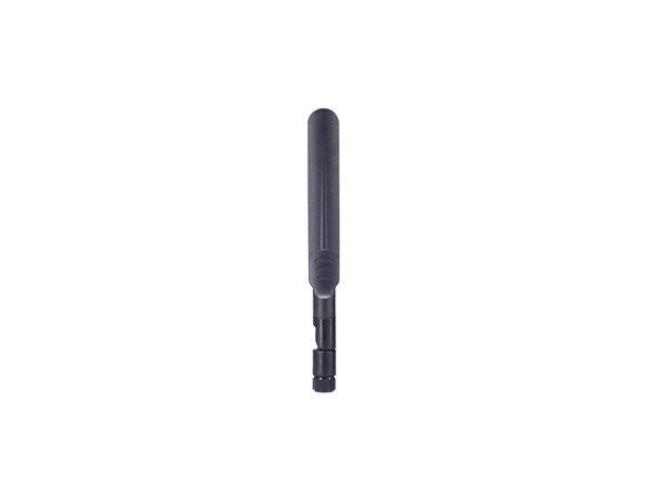

The ANT-5G-ASM-03 Series is an omnidirectional lightweight
compact antenna suitable for GSM, UMTS, LTE, and 5G NR bands. The
antenna provides a gain of 3 dBi and is designed to operate in temperatures
ranging from -40 to 85C.
ANT-5G-ASM-03.html
Antenna Characteristics
-
Frequency
- 617 to 960 MHz
1420 to 1561 MHz
1710 to 2170 MHz
2300 to 2690 MHz
-
Antenna Type
-
Typical Antenna Gain
- 3.02 dBi @ 617 to 698 MHz (5G NR n71)
0.70 dBi @ 698 to 824 MHz (LTE 700)
0.63 dBi @ 824 to 960 MHz (GSM 850/900)
2.50 dBi @ 1420 to 1561 MHz (LTE Japan B74, 75, 76)
2.83 dBi @ 1710 to 1880 MHz (DCS)
2.91 dBi @ 1850 to 1990 MHz (PCS)
3.65 dBi @ 1920 to 2170 MHz (UMTS1)
3.67 dBi @ 2300 to 2690 MHz (LTE 2600)
-
Connector
-
Impedance
-
Polarization
-
HPBW/Horizontal
-
V.S.W.R.
- < 5.85 @ 617 to 960 MHz
< 2 @ 1420 to 1561 MHz
< 3 @ 1710 to 2690 MHz
Physical Characteristics
-
Weight
-
Length
-
Radome Color
-
Radome Material
-
Installation
Environmental Limits
-
Operating Temperature
-
Storage Temperature (package included)
-
Ambient Relative Humidity
- 5 to 95% (30C, non-condensing)
